Risoluzione gigantesca, dimensioni minime.
Applicazioni:

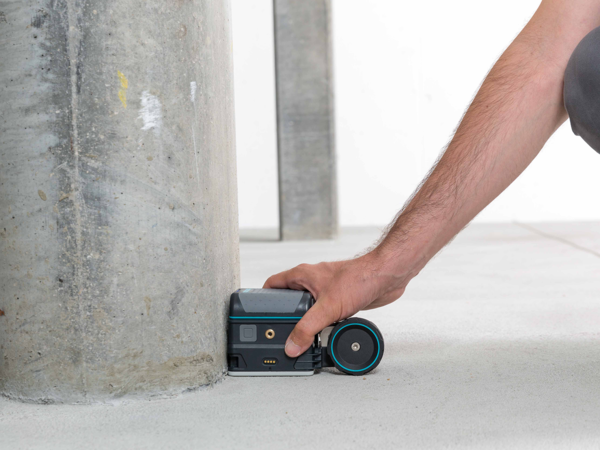

Configurazioni di armature congestionate / Aree vicino ai muri e sotto i tubi / Superfici irregolari e curve / Sonda 2 in 1 per testare pali e piastre di calcestruzzo
Vedere il cemento in modo chiaro e profondo, rilevare gli oggetti in modo semplice e affidabile, collaborare ovunque e in qualsiasi momento. Questa applicazione intelligente e ricca di funzioni migliora nel tempo ed è disponibile in abbonamento, in modo da avere sempre accesso a continue innovazioni e aggiornamenti over-the-air. Più di 10.000 utenti si sono fidati di noi. Guardate l'evoluzione del software dalla prima versione dell'app, la 1, all'ultima versione.
Funzionalità principali introdotte con la versione 1 dell'app:
… e molto altro ancora.
Servizio software continuo, manutenzione e correzione di bug. Aggiornamenti di compatibilità per supportare completamente gli iPad di ultima generazione e l'ultima versione di iOS per migliorare la tua produttività.
principali nuove funzionalità introdotte con l'aggiornamento gratuito:
… e molto altro
1. Solo GP8100; 2. GP8000 & Solo GP8100 * A seconda del modello di iPad
Per saperne di più
Supporto universale per tablet per il montaggio diretto su Proceq GPR 8000/8100 e Pundit PD8050
Completamente regolabile per adattarsi a qualsiasi dimensione di iPad fino a 12,9".
Kit di aste telescopiche per strumenti GPR Proceq, incluso il supporto universale per tavoletta UTH100
Compatibile con GP8000, GP8100 e GP8800
Per una scansione confortevole su pavimenti, pareti e soffitti
Completamente regolabile per accogliere iPad di qualsiasi dimensione fino a 12,9".
Kit di imbracatura toracica per il funzionamento a mani libere di tutti gli strumenti basati su app per iPad: GP8000, GP8100, GP8800, PD8050, PM8000, PI8000
Può essere utilizzato anche come supporto per iPad
Standard
Linee guida
L'accuratezza nel rilevamento di oggetti con i GPR Proceq è la seguente:
.............................................................................................................................................................
2% di errore sulla distanza
Distanza minima tra gli oggetti (come i tondini)
GP8000 o GP8100: 4 cm / 1,6 in
GP8800: 3 cm / 1,2 in
Nota: per la profondità degli oggetti a 5 cm / 2 in
GPR è l'acronimo di G round P enetrating R adar, noto anche come Georadar, Ground Penetration Radar o Ground Probing Radar.
GPR è un dispositivo compatto che scansiona il sottosuolo in modo non distruttivo. Può penetrare la superficie da pochi cm fino a decine o centinaia di metri, in base alle condizioni del suolo e alle caratteristiche...
GPR è un dispositivo compatto che scansiona il sottosuolo in modo non distruttivo. Può penetrare la superficie da pochi cm fino a decine o centinaia di metri, in base alle condizioni del suolo e alle caratteristiche dell'antenna.
GPR emette onde elettromagnetiche (EM) nel sottosuolo e calcola il tempo necessario a queste onde per viaggiare attraverso i vari materiali del sottosuolo e tornare al ricevitore GPR. Questo tempo di percorrenza...
GPR emette onde elettromagnetiche (EM) nel sottosuolo e calcola il tempo necessario a queste onde per viaggiare attraverso i vari materiali del sottosuolo e tornare al ricevitore GPR. Questo tempo di percorrenza bidirezionale, insieme ad alcuni altri parametri come il dielettrico, fornisce all'utente una stima della profondità del bersaglio.
GPR è uno strumento molto utile in una varietà di applicazioni. Gli usi più comuni del GPR sono i test non distruttivi e la mappatura di oggetti all'interno del calcestruzzo, come armature, tubi, condotti e cavi. Altre...
GPR è uno strumento molto utile in una varietà di applicazioni. Gli usi più comuni del GPR sono i test non distruttivi e la mappatura di oggetti all'interno del calcestruzzo, come armature, tubi, condotti e cavi. Altre applicazioni sono la valutazione delle infrastrutture (impalcati di ponti, strade), ubicazione dei servizi, archeologia, medicina legale, studi ambientali (mapping di contaminanti), geologia e geofisica superficiale, esplorazione e sicurezza delle miniere, trasporti (spessore e densità del marciapiede, incrostazioni di massicciata), agricoltura, settore militare (UXO), sedimentologia, glaciologia, estrazione, esplorazione spaziale.
Entrambi. GPR può essere utilizzato come unità autonoma se lavori su applicazioni specifiche e sei soddisfatto di un insieme limitato di feedback e informazioni. Tuttavia, non è uno strumento per tutti i lavori che...
Entrambi. GPR può essere utilizzato come unità autonoma se lavori su applicazioni specifiche e sei soddisfatto di un insieme limitato di feedback e informazioni. Tuttavia, non è uno strumento per tutti i lavori che potresti avere in loco. Nelle applicazioni concrete, GPR può essere utilizzato in combinazione con la tomografia ad ultrasuoni (Pundit Array: https://bit.ly/3cBBeTE ) e localizzatori di Eddy Current Rebar (Profometer: https://bit.ly/39B0QhJ ) per ottenere un approccio completo .
dielettrico, noto anche come permittività relativa, è un valore senza unità che determina la velocità con cui le onde EM viaggiano in un mezzo specifico. I suoi valori vanno da 1 a 81, con valori più bassi che sono...
dielettrico, noto anche come permittività relativa, è un valore senza unità che determina la velocità con cui le onde EM viaggiano in un mezzo specifico. I suoi valori vanno da 1 a 81, con valori più bassi che sono migliori per GPR. L'aria, che è il mezzo migliore per le onde radar, ha un valore di 1 e l'acqua di mare ha un valore di 81. Gli oggetti metallici hanno un dielettrico infinito.
GPR può rilevare bersagli metallici e non metallici sotto la superficie. Tuttavia, esistono alcune limitazioni, come la limitazione della profondità del bersaglio. La regola empirica è che il GPR può rilevare quasi...
GPR può rilevare bersagli metallici e non metallici sotto la superficie. Tuttavia, esistono alcune limitazioni, come la limitazione della profondità del bersaglio. La regola empirica è che il GPR può rilevare quasi tutti i bersagli se ha un diametro di almeno 2,54 cm ed è sepolto a un piede (0,30 m) o meno. Ad esempio, potrebbe essere impossibile per GPR individuare un tubo di plastica da 3 pollici (7,6 cm) fino a 6 piedi (1,82 m) di profondità. I bersagli metallici stanno meglio con questa regola.
No. Il metallo è un riflettore perfetto di GPR con un dielettrico infinito, quindi tutta l'energia EM viene riflessa al radar. A differenza della GPR, la tomografia ad ultrasuoni può penetrare nel metallo con solo una...
No. Il metallo è un riflettore perfetto di GPR con un dielettrico infinito, quindi tutta l'energia EM viene riflessa al radar. A differenza della GPR, la tomografia ad ultrasuoni può penetrare nel metallo con solo una riflessione parziale che consente di "vedere" dietro gli oggetti metallici.
Tutto ciò che emette alla stessa gamma di frequenza del GPR, da circa 10 MHz fino a 6 GHz, può essere una potenziale fonte di rumore per i tuoi dati. Le torri dei telefoni cellulari sono una delle principali fonti di...
Tutto ciò che emette alla stessa gamma di frequenza del GPR, da circa 10 MHz fino a 6 GHz, può essere una potenziale fonte di rumore per i tuoi dati. Le torri dei telefoni cellulari sono una delle principali fonti di interferenza. La raccolta di dati vicino alle torri dei telefoni cellulari introdurrà livelli di rumore significativi nei tuoi dati. Anche radio ricetrasmittenti, walkie-talkie e dispositivi simili sono una fonte di interferenza. Inoltre, il modo in cui è costruita un'antenna e/o il metodo che utilizza per raccogliere i dati può introdurre rumore nei tuoi dati.
Bluetooth, GPS, Wi-Fi non sono una fonte di interferenza e quindi puoi usarli senza problemi durante la raccolta dei dati GPR.
Dipende da quanto è giovane il calcestruzzo; il calcestruzzo giovane non è ben stagionato, ha più acqua e quindi il radar non penetra così in profondità. Il calcestruzzo più vecchio è solitamente più secco e...
Dipende da quanto è giovane il calcestruzzo; il calcestruzzo giovane non è ben stagionato, ha più acqua e quindi il radar non penetra così in profondità. Il calcestruzzo più vecchio è solitamente più secco e quindi migliore per il GPR.
No. La raccolta dei dati sui sistemi GPR (GPx e GSx) viene attivata dal movimento della ruota. Se non muovi il radar, non avviene alcuna raccolta di dati. La ruota funge anche da contachilometri, fornendo coordinate...
No. La raccolta dei dati sui sistemi GPR (GPx e GSx) viene attivata dal movimento della ruota. Se non muovi il radar, non avviene alcuna raccolta di dati. La ruota funge anche da contachilometri, fornendo coordinate locali sulla direzione dell'asse x.
No. Il GPR si autocalibra ogni volta che lo accendi. Non è necessario rispedire l'unità a un centro di riparazione/calibrazione.
I GPR Proceq GP8800 e GP8100 sono dotati di ruote e di una certa distanza dalla superficie. Se le ruote possono muoversi sulla superficie, il GPR può raccogliere dati. Il passaggio su materiali conduttivi, ad esempio...
I GPR Proceq GP8800 e GP8100 sono dotati di ruote e di una certa distanza dalla superficie. Se le ruote possono muoversi sulla superficie, il GPR può raccogliere dati. Il passaggio su materiali conduttivi, ad esempio alluminio, rame, ecc. può limitare o addirittura azzerare la penetrazione in profondità dell'antenna.
dati 2D vengono raccolti su singole linee e forniscono un B-scan o un radargram del profilo specifico coperto dal radar. Il B-scan è una rappresentazione grafica dei dati radar (sequenza di A-scan o tracce) su un asse x...
dati 2D vengono raccolti su singole linee e forniscono un B-scan o un radargram del profilo specifico coperto dal radar. Il B-scan è una rappresentazione grafica dei dati radar (sequenza di A-scan o tracce) su un asse x che rappresenta la distanza e un asse z che rappresenta la profondità (o tempo). I dati 3D vengono raccolti su un'area (ad esempio, utilizzando una griglia di dimensioni specifiche) e risultano in un cubo di dati con due assi direzionali (x e y) e un asse di profondità (z). Tale cubo di dati viene spesso suddiviso su piani diversi (C-scan) durante la visualizzazione dei dati. I più intuitivi di questi sono i tagli orizzontali (vista dall'alto verso il basso) chiamati time o depth-slice, che sono spesso usati per interpretare i bersagli sotto la superficie.
Il GPR non è lo strumento ideale per calcolare le dimensioni delle armature. Esiste una tecnica che consente di ottenere valori approssimativi per le dimensioni dell'armatura misurando la profondità dell'armatura da dati...
Il GPR non è lo strumento ideale per calcolare le dimensioni delle armature. Esiste una tecnica che consente di ottenere valori approssimativi per le dimensioni dell'armatura misurando la profondità dell'armatura da dati in linea e trasversali e la differenza darà un diametro approssimativo. Esistono strumenti più precisi e semplici per rilevare le dimensioni e la copertura delle armature, come il Profometer PM8000, che può essere utilizzato in combinazione con il GPR per un approccio olistico alle indagini sul calcestruzzo.
Localizzatori di armature (Profometer: https: //bit.ly/39B0QhJ ) sono le soluzioni più economiche e accurate per mappare il primo strato di armature in calcestruzzo. Misurano accuratamente la copertura dell'armatura...
Localizzatori di armature (Profometer: https: //bit.ly/39B0QhJ ) sono le soluzioni più economiche e accurate per mappare il primo strato di armature in calcestruzzo. Misurano accuratamente la copertura dell'armatura indipendentemente dalle proprietà del calcestruzzo (dielettrico). Il GPR può rilevare bersagli metallici e non metallici che sono più profondi all'interno del calcestruzzo e può anche rilevare vuoti più grandi all'interno del calcestruzzo, condotti di plastica e altri bersagli non metallici, nonché trovare lo spessore della lastra e il fondo del calcestruzzo. Se disponi già di un localizzatore di armature, l'aggiunta di un GPR ti fornirà funzionalità complementari per fornire i migliori risultati ai tuoi clienti.
L'aria all'interno del calcestruzzo provoca una riflessione parziale del segnale GPR, che consente di rilevare i vuoti più grandi. Le delaminazioni sottili e i vuoti di piccole dimensioni producono solo una piccola...
L'aria all'interno del calcestruzzo provoca una riflessione parziale del segnale GPR, che consente di rilevare i vuoti più grandi. Le delaminazioni sottili e i vuoti di piccole dimensioni producono solo una piccola riflessione e possono essere visualizzati con il GPR. Contrariamente alla GPR, la tomografia a ultrasuoni produce una riflessione completa quando si interfaccia con l'aria. Ciò rende gli ultrasuoni la soluzione ideale per l'indagine di delaminazioni e piccoli vuoti.
Sì. Il GPR, a differenza di altri metodi di test come la radiografia, è totalmente sicuro per l'operatore. Le nostre antenne sono schermate ed emettono la maggior parte dell'energia EM fino al sottosuolo. Le emissioni...
Sì. Il GPR, a differenza di altri metodi di test come la radiografia, è totalmente sicuro per l'operatore. Le nostre antenne sono schermate ed emettono la maggior parte dell'energia EM fino al sottosuolo. Le emissioni totali da GPR sono un minuscolo frammento di ciò che emette un cellulare moderno. Puoi ottenere maggiori informazioni qui https://www.osha.gov/radiofrequency-and-microwave-radiation e qui https://bit.ly/2YoHkP7
Sì. Essendo una tecnica non intrusiva, il GPR non altera né appesantisce l'ambiente e può essere utilizzato senza problemi in aree sensibili o fragili dal punto di vista ambientale.
Dipende dall'area in cui vuoi lavorare e dalle normative locali. Tuttavia, le indagini GPR in genere non richiedono un'autorizzazione di sicurezza perché il metodo in sé non è pericoloso. Se invece lavori in un'area...
Dipende dall'area in cui vuoi lavorare e dalle normative locali. Tuttavia, le indagini GPR in genere non richiedono un'autorizzazione di sicurezza perché il metodo in sé non è pericoloso. Se invece lavori in un'area pericolosa o sensibile, ad esempio una raffineria, una miniera, un sito militare o archeologico, avrai comunque bisogno di una licenza. Per rispettare le regole locali, consulta un'agenzia locale che può guidarti di conseguenza.
Sì. ASTM ha pubblicato lo standard ASTMD6432-19, come guida per l'utilizzo del GPR per l'indagine del sottosuolo. Puoi ottenere maggiori informazioni qui https://www.astm.org/Standards/D6432.htm Esistono molti altri...
Sì. ASTM ha pubblicato lo standard ASTMD6432-19, come guida per l'utilizzo del GPR per l'indagine del sottosuolo. Puoi ottenere maggiori informazioni qui https://www.astm.org/Standards/D6432.htm Esistono molti altri standard relativi ad applicazioni specifiche di GPR.
Sì. Le nostre apparecchiature sono conformi alle normative CE, IC, FCC, ETSI-EN RSS-220 e RoHS.
Sì, a differenza dei concorrenti che utilizzano batterie classificate come merci pericolose per l'aviazione, il GPR di Screening Eagle utilizza batterie C NiMH ricaricabili standard che possono volare con te, spedire...
Sì, a differenza dei concorrenti che utilizzano batterie classificate come merci pericolose per l'aviazione, il GPR di Screening Eagle utilizza batterie C NiMH ricaricabili standard che possono volare con te, spedire senza restrizioni e, soprattutto, possono essere acquistate localmente se necessario.
In genere, GPR esporta i dati nel formato SEG-Y. Questo può essere facilmente convertito in altri formati come .xls, .dxf o .kml se necessario per un'ulteriore visualizzazione dei dati.
A differenza della trasmissione Pulsed-GPR di un segnale centrato su una frequenza, con conseguente compromesso tra risoluzione e profondità per l'ispezione, l'onda continua a frequenza graduale (SFCW) ha il vantaggio di...
A differenza della trasmissione Pulsed-GPR di un segnale centrato su una frequenza, con conseguente compromesso tra risoluzione e profondità per l'ispezione, l'onda continua a frequenza graduale (SFCW) ha il vantaggio di trasmettere una gamma di frequenze modulate a banda ultra larga. La combinazione di tutte le risposte in frequenza consente il rilevamento di oggetti da profondità basse a profonde in un'unica scansione.
Il formato file SEGY (a volte SEG Y) è uno standard di dati comunemente usato per lo scambio di dati geofisici. Viene utilizzato principalmente per i dati sismici, ma anche per il salvataggio dei dati grezzi GPR. I...
Il formato file SEGY (a volte SEG Y) è uno standard di dati comunemente usato per lo scambio di dati geofisici. Viene utilizzato principalmente per i dati sismici, ma anche per il salvataggio dei dati grezzi GPR. I nostri file GPR SEGY possono essere utilizzati anche per la post-elaborazione dei dati.
La raccolta di dati più tipica è quando la coppia Tx-Rx (trasmettitore e ricevitore dell'antenna GPR) si muove parallelamente alla linea che si sta raccogliendo i dati. Quando l'antenna è nella sua posizione standard, i...
La raccolta di dati più tipica è quando la coppia Tx-Rx (trasmettitore e ricevitore dell'antenna GPR) si muove parallelamente alla linea che si sta raccogliendo i dati. Quando l'antenna è nella sua posizione standard, i bersagli metallici appariranno più luminosi di quelli non metallici. Questo porta a radargrammi con bersagli metallici molto luminosi e bersagli non metallici molto deboli. A volte, la riflessione dai bersagli metallici può mascherare completamente qualsiasi riflessione da quelli non metallici o può nascondere il fondo della lastra di cemento. Questo modo di raccolta dati è spesso chiamato raccolta dati in linea.
Per vedere più chiaramente gli obiettivi non metallici, un'antenna può essere invertita di 90 gradi rispetto alla linea (fare il diagramma). Ora, la scansione è più sensibile agli obiettivi non metallici. Gli obiettivi metallici appariranno meno luminosi che durante la raccolta dati in linea. Anche il fondo della lastra di cemento diventerà chiaramente visibile. Questo modo di raccolta dati è chiamato raccolta dati a polarizzazione incrociata o polarizzazione incrociata.
Proceq fa ora parte di Screening Eagle Technologies. Screening Eagle è una fusione tra Dreamlab, un'azienda di software e robotica con sede a Singapore, e Proceq, un'azienda NDT con sede in Svizzera che vanta oltre 65 anni di esperienza come leader del mercato dei sensori portatili. Insieme, proteggiamo il mondo costruito con software, sensori e dati.
