Resolución gigantesca, tamaño diminuto.
Kit de varilla telescópica para instrumentos GPR Proceq que incluye el soporte universal para tabletas UTH100
Compatible con GP8000, GP8100 y GP8800

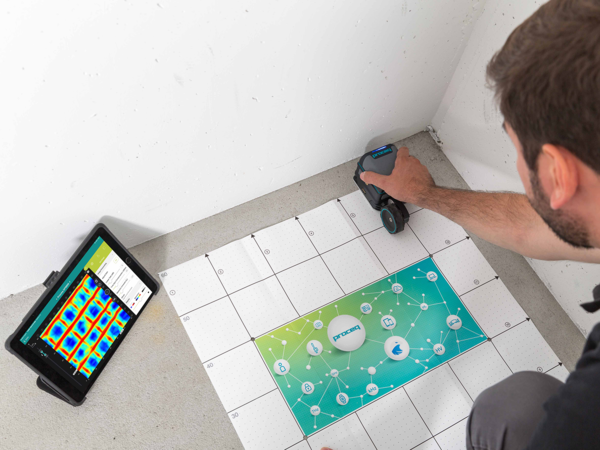

Para una exploración cómoda en suelos, paredes y techos
Totalmente ajustable para acomodar cualquier tamaño de iPad de hasta 12,9"
Soporte universal para tabletas para montaje directo en Proceq GPR 8000/8100 y Pundit PD8050
Totalmente ajustable para acomodar cualquier tamaño de iPad de hasta 12,9"
Kit de arnés de pecho para el manejo de manos libres de todos los instrumentos basados en la aplicación para iPad:
GP8000, GP8100, GP8800, PD8050, PM8000, PI8000
También puede utilizarse como soporte para el iPad
Totalmente ajustable para acomodar cualquier tamaño de iPad de hasta 12,9"
Normas
Pautas
GPR es el acrónimo de G round P enetrating R adar, también conocido como Georadar, Ground Penetration Radar o Ground Probing Radar.
GPR es un dispositivo compacto que escanea el subsuelo de una manera no destructiva. Puede penetrar en la superficie desde unos pocos centímetros hasta decenas o cientos de metros, según las condiciones del suelo y las...
Ver másGPR emite ondas electromagnéticas (EM) al subsuelo y calcula el tiempo que estas ondas necesitan para viajar a través de los diversos materiales del subsuelo y regresar al receptor GPR. Este tiempo de viaje...
Ver másGPR es una herramienta muy útil en una variedad de aplicaciones. Los usos más populares de GPR son las pruebas no destructivas y el mapeo de objetos dentro del hormigón, como barras de refuerzo, tuberías, conductos y...
Ver másAmbos. El GPR puede utilizarse como unidad independiente si se trabaja en aplicaciones específicas y se está satisfecho con un conjunto limitado de información. Sin embargo, no es una herramienta para todos los trabajos...
Ver másdieléctrico, también conocido como permitividad relativa, es un valor sin unidades que determina qué tan rápido viajan las ondas EM en un medio específico. Sus valores van de 1 a 81, siendo mejores los valores más...
Ver másGPR puede detectar objetivos metálicos y no metálicos debajo de la superficie. Sin embargo, existen ciertas limitaciones, como la limitación de la profundidad al objetivo. La regla general es que GPR puede detectar...
Ver másNo. El metal es un reflector perfecto de GPR con un dieléctrico infinito, por lo que toda la energía EM se refleja en el radar. A diferencia de GPR, la tomografía ultrasónica puede penetrar el metal con solo una...
Ver másCualquier cosa que emita en el mismo rango de frecuencia que GPR, desde alrededor de 10MHz hasta 6GHz, puede ser una fuente potencial de ruido para sus datos. Las torres de telefonía celular son una fuente principal de...
Ver másBluetooth, GPS, Wi-Fi no son una fuente de interferencia y, por lo tanto, puede usarlos sin problemas a la hora de recopilar datos GPR.
Esto depende de qué tan joven sea el hormigón; El hormigón joven no está bien curado, tiene más agua y, por lo tanto, el radar no penetra a esa profundidad. El hormigón más viejo suele ser más seco y, por tanto,...
Ver másNo. La recopilación de datos en los sistemas GPR (GPx y GSx) se activa mediante el movimiento de la rueda. Si no mueve el radar, no habrá recopilación de datos. La rueda también actúa como un odómetro, dando...
Ver másNo. GPR se autocalibra cada vez que lo enciende. No es necesario enviar su unidad a un centro de reparación / calibración.
Los GPR Proceq GP8800 y GP8100 tienen ruedas y una cierta separación de la superficie. Si las ruedas pueden moverse sobre la superficie, el GPR puede recoger datos. Moviéndose sobre materiales conductores, por ejemplo,...
Ver másLos datos 2D se recopilan en líneas simples y le brindan un escaneo B o un radargrama del perfil específico que ha cubierto el radar. El B-scan es una representación gráfica de los datos del radar (secuencia de A-scan...
Ver másEl GPR no es la herramienta ideal para calcular el tamaño de las barras de refuerzo. Existe una técnica que permite obtener valores aproximados del tamaño de las barras de refuerzo midiendo la profundidad hasta la barra...
Ver másLos localizadores de armaduras (Profometer: https://bit.ly/39B0QhJ) son las soluciones más económicas y precisas para cartografiar la primera capa de armaduras en el hormigón. Miden con precisión el recubrimiento de...
Ver másEl aire en el interior del hormigón provoca una reflexión parcial de la señal del GPR, lo que permite detectar huecos más grandes. Las delaminaciones finas y los huecos pequeños sólo producen una pequeña reflexión...
Ver másSí. El GPR, a diferencia de otros métodos de prueba como la radiografía, es totalmente seguro para el operador. Nuestras antenas están blindadas y emiten la mayor parte de la energía EM hacia el subsuelo. Las...
Ver másSí. Como técnica no intrusiva, GPR no altera ni carga el medio ambiente y se puede utilizar en áreas sensibles o áreas ambientales frágiles sin ningún problema.
Eso depende del área en la que desee trabajar y de las normativas locales. Sin embargo, las encuestas GPR no suelen requerir una autorización de seguridad porque el método en sí no es peligroso. Sin embargo, si...
Ver másSí. ASTM ha publicado la norma ASTMD6432-19, como guía para el uso del GPR en la investigación del subsuelo. Puede obtener más información aquí https://www.astm.org/Standards/D6432.htm Hay varias otras normas...
Ver másSí. Nuestro equipo cumple con las normativas CE, IC, FCC, ETSI-EN RSS-220 y RoHS.
Sí, a diferencia de los competidores que usan baterías caracterizadas como mercancías peligrosas para la aviación, el GPR de Screening Eagle usa baterías C NiMH recargables estándar que pueden volar con usted,...
Ver másNormalmente, GPR exporta datos en formato SEG-Y. Esto se puede convertir fácilmente a otros formatos como .xls, .dxf o .kml si es necesario para una mayor visualización de los datos.
A diferencia de la transmisión GPR pulsada, una señal centrada alrededor de una frecuencia, lo que da como resultado una compensación de resolución y profundidad para la inspección, la onda continua de frecuencia...
Ver másEl formato de archivo SEGY (a veces SEG Y) es un estándar de datos de uso común para el intercambio de datos geofísicos. Se utiliza principalmente para datos sísmicos, pero también para guardar datos brutos GPR....
Ver másLa recogida de datos más típica es cuando el par Tx-Rx (transmisor y receptor de la antena GPR) se mueve en paralelo con la línea que está recogiendo datos. Cuando la antena está en su posición estándar, los...
Ver más
