L'original, redéfini numériquement.
Applications :
Estimation de la résistance à la compression du béton / Cartographie de l'uniformité du béton / Contrôle de la cure du béton pour décoffrage

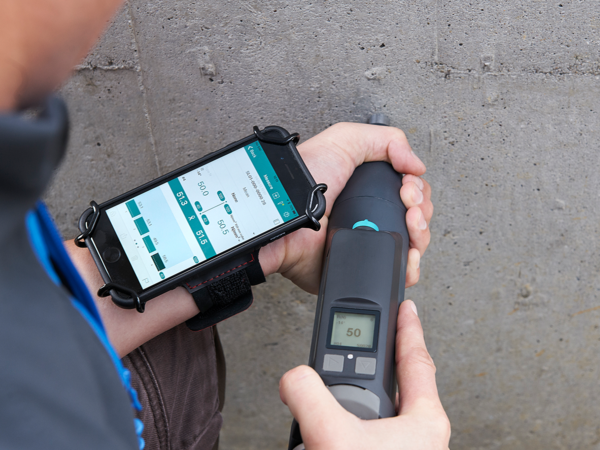

Le marteau à rebond légendaire et original Schmidt et sa précision de fabrication suisse sont maintenant encore plus flexibles et connectés. Mesurez, évaluez et rapportez entièrement même les projets d'inspection les plus vastes en quelques minutes seulement.

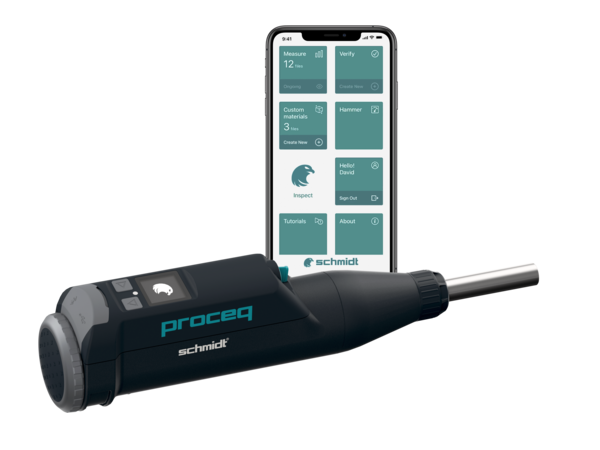

Téléchargez l'application et découvrez l'état de l'art des tests de béton
Normes
Ici, il est nécessaire de faire la différence entre les marteaux à rebond classiques (valeur R) et les marteaux Silver Schmidt (valeur Q). Les marteaux à rebond classiques nécessitent une correction de l'angle...
Ici, il est nécessaire de faire la différence entre les marteaux à rebond classiques (valeur R) et les marteaux Silver Schmidt (valeur Q). Les marteaux à rebond classiques nécessitent une correction de l'angle d'impact lorsque l'impact n'est pas effectué horizontalement. Pour l'Original Schmidt, la correction peut être trouvée dans le manuel pour les mesures verticalement vers le haut et vers le bas. L'Original Schmidt OS8000 applique automatiquement une correction d'angle d'impact plus avancée pour n'importe quel angle. Sur l'application, l'utilisateur peut voir à la fois les valeurs non corrigées et corrigées. Les marteaux Silver Schmidt sont intrinsèquement indépendants de l'angle d'impact, aucune correction n'est donc nécessaire.
Il n'y a pas de réponse simple à cette question. La réponse dépend de la région dans laquelle vous vous trouvez et des normes auxquelles vous travaillez. En Chine, par exemple, il existe des courbes de corrélation...
Il n'y a pas de réponse simple à cette question. La réponse dépend de la région dans laquelle vous vous trouvez et des normes auxquelles vous travaillez. En Chine, par exemple, il existe des courbes de corrélation standardisées, qui peuvent être sélectionnées dans l'application Original Schmidt Live. D'autres régions telles que la Corée et le Japon ont des courbes de corrélation acceptées au niveau national qui sont largement utilisées. Ceux-ci peuvent également être programmés directement dans l'application Schmidt Live et utilisés. Cependant, à moins que la norme que vous utilisez ne fournisse une méthode pour utiliser des courbes normalisées, vous devez toujours calibrer votre marteau sur le béton à tester en utilisant une courbe de matériaux personnalisée. Si cela n'est pas possible, nous vous recommandons d'utiliser la courbe inférieure du 10e centile avec le marteau Silver Schmidt OS8200 pour donner une estimation prudente. C'est une option plus sûre avec une plus petite chance de surestimer la force. Une autre option consiste à utiliser le test de dépistage EN13791 avec Original Schmidt OS8000 ou Silver Schmidt OS8200 qui donne à nouveau une estimation prudente. L'utilisation de courbes de matériaux personnalisées est entièrement expliquée dans le didacticiel "12. Matériaux personnalisés" inclus dans l'application Original Schmidt Live.
Afin de créer une courbe de matériaux personnalisée, il est nécessaire d'enregistrer les valeurs de rebond à un certain nombre d'emplacements de la structure où les carottes seront prélevées. Alternativement, des...
Afin de créer une courbe de matériaux personnalisée, il est nécessaire d'enregistrer les valeurs de rebond à un certain nombre d'emplacements de la structure où les carottes seront prélevées. Alternativement, des mesures de rebond peuvent être effectuées sur des cubes ou des cylindres standard qui sont ensuite écrasés dans la presse pour déterminer la résistance à la compression réelle. Ces données sont ensuite utilisées pour créer une courbe de matériau personnalisée à l'aide d'une simple fonction de feuille de calcul. La procédure complète est expliquée dans le didacticiel vidéo "12. Matériaux personnalisés" inclus dans l'application Original Schmidt Live.
Non, ce n'est pas possible. Le piston champignon a été spécialement conçu ou utilisé avec le Silver Schmidt OS8200 type L. Il étend la portée du marteau jusqu'à environ 5 MPa et est généralement utilisé pour la...
Non, ce n'est pas possible. Le piston champignon a été spécialement conçu ou utilisé avec le Silver Schmidt OS8200 type L. Il étend la portée du marteau jusqu'à environ 5 MPa et est généralement utilisé pour la détermination de la résistance initiale du béton. par exemple pour le décoffrage dans les tunnels.
Un certain nombre de courbes de corrélation de la résistance à la compression ont été développées pour les marteaux Original Schmidt OS8000 et Silver Schmidt OS8200. Les formules de ces courbes se trouvent dans les...
Un certain nombre de courbes de corrélation de la résistance à la compression ont été développées pour les marteaux Original Schmidt OS8000 et Silver Schmidt OS8200. Les formules de ces courbes se trouvent dans les tableaux suivants.
Ciment Portland J
La conversion de l'angle d'impact est appliquée à la valeur R mesurée avant le calcul de la résistance à la compression selon ces courbes. La correction de l'angle d'impact est basée sur la formule suivante :
Rcorr=R +(-a0+R*a1)*sin(angle)
a1+ 0.08 a0+ 7.1 a1- 0.043 a0- 4.3
Prenez a0+ et a1+ pour les angles >= 0°, a0- et a1- pour les angles < 0°.
Aucune correction d'angle n'est nécessaire pour les mesures effectuées avec le Schmidt argenté.
Remarque ! La courbe Ref EU a été déterminée avec un béton de très haute qualité et donne des résistances très élevées.
Une nouvelle courbe de valeur moyenne a été développée et doit être préférée pour une meilleure estimation si aucune corrélation avec des carottes n'est possible. Cette courbe n'est pas encore disponible dans l'application mais peut bien sûr être saisie comme une courbe de matériaux personnalisée.
Fck =3.6473*EXP(0.0475*Q)
