Schmidt 回弹仪

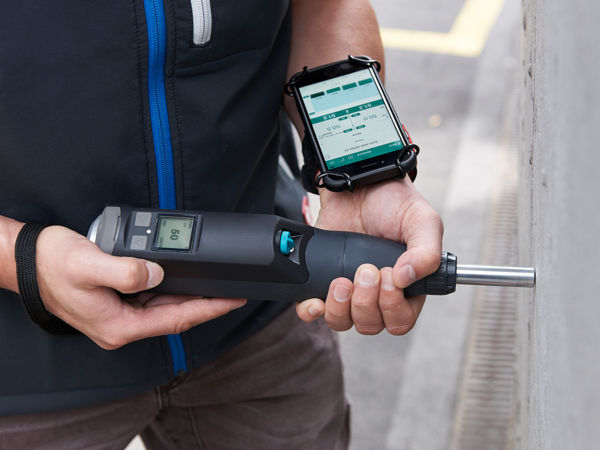

Original Schmidt OS8000

使用回弹仪技术进行混凝土强度和均匀性测试

  • 强度估算变得很简单,只需要少量的成本。
  • 全面的移动应用程序和基于网络的功能,提高了生产力。
  • Original Schmidt 组件

应用:

混凝土抗压强度的估算 / 混凝土均匀度的映射 / 混凝土养护控制以拆除模板

好评如潮的先进R值回弹仪。减少钻芯,同时进行混凝土强度和均匀性评估。”
https://screeningeagleassets.s3.eu-central-1.amazonaws.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Simplicity.svg
操作简单
与模拟锤相比,现场测试和分享结果的速度提高了 80%。通过根据标准进行自动冲击角度校正和系列评估,消除操作员错误。
https://screeningeagleassets.s3.eu-central-1.amazonaws.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
高效率
测量的云同步。全面的移动应用程序和基于 Web 的功能可提高生产力并使即时报告成为可能。
https://screeningeagleassets.s3.eu-central-1.amazonaws.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Reliability.svg
可靠性
所有机械部件都是Original Schmidt 部件,以确保耐用性和标准兼容性。
Schmidt 应用程序
原版,现已连接
  • 免费更新&发布
  • 客户为中心的开发
  • 在任何其他解决方案之前

传奇的Original Schmidt回弹仪及其瑞士制造的精度现在更加灵活和连接。在短短几分钟内测量、评估和完整报告即使是广泛的检测项目。

下载应用程序并探索混凝土测试的最新技术

  • 免费更新&发布
  • 客户为中心的开发
  • 在任何其他解决方案之前

传奇的Original Schmidt回弹仪及其瑞士制造的精度现在更加灵活和连接。在短短几分钟内测量、评估和完整报告即使是广泛的检测项目。

下载应用程序并探索混凝土测试的最新技术

Schmidt 应用程序
自定义材料
  • 适用于所有应用程序的灵活性
  • 与符合主要标准的定制材料的相关性
  • 应用用户定义的碳化、形状因素等更正……
  • 适用于所有应用程序的灵活性
  • 与符合主要标准的定制材料的相关性
  • 应用用户定义的碳化、形状因素等更正……
Schmidt 应用程序
符合标准
  • 选择标准单位和外形尺寸
  • 按照主要标准要求进行锤子验证管理
  • 自动 EN13791 测试区域筛选报告
  • 选择标准单位和外形尺寸
  • 按照主要标准要求进行锤子验证管理
  • 自动 EN13791 测试区域筛选报告
Schmidt 应用程序
协作和轻松报告
  • 使用列表、条形图和统计数据生成可视化报告
  • 以 PDF 或 CSV 格式导出单个和多个系列
  • 日志注释以实现完全可追溯性(地理位置、文本、图像、语音)
  • 使用列表、条形图和统计数据生成可视化报告
  • 以 PDF 或 CSV 格式导出单个和多个系列
  • 日志注释以实现完全可追溯性(地理位置、文本、图像、语音)

SWISS MADE_horizontal lockup.svg
Software for Schmidt 应用程序
Schmidt 应用程序
技术规格
工作流功能
每个影响的语音读出(仅在 iOS® 上)
带有地理定位、音频、图像和文本注释的日志
系列统计
单系列报告:PDF、CSV 测试区域报告(多个系列):PDF、CSV、均匀性报告、EN13791特性强度报告

显示
任何兼容的 Apple® iOS 设备
(有关详细信息,请参阅 App Store)
任何受支持的 Android™ 设备
(有关详细信息,请参阅 Google Play 商店)

测量
测试区域报告
选择单位、形状因子和相关曲线
创建您自己的自定义曲线
为您自己的混合创建自定义曲线数据库

验证功能
选项:EN12504-2,制造商推荐,JGJ-T23
需要对砧座进行验证检测时的用户提醒
验证程序的用户指南

云功能
云同步
云的日志
基于云的报告生成

报告生成
单个、多个系列、测试区域(一致性,EN13791)

语言
英语、德语、日语、中文、韩语、西班牙语、葡萄牙语、意大利语、法语、俄语
Original Schmidt OS8000 技术规格
传感器
技术规格
仪器固件
按照国际标准自动计算回弹值

显示
模拟和背光数字(100 x 100 像素,图形)

冲击能量
2.207 Nm (N), 0.735 Nm (L)

抗压强度范围
10 至> 100 N/mm2(1'450 至> 10'152 psi)

内存
仪器内存> 20,000 次冲击
显示内存 - iOS 或 Android 设备的内存

连接
低功耗蓝牙®,用于充电和更新的 USB

测量
Impact 角度独立
在您工作时在屏幕上显示系列
自动检测系列有效性
查看整个系列
删除影响

电池
标准AAA,碱性或可充电

电池寿命
> 20,000 次充电之间的冲击

工作温度
0° 至 50°C

语言
英语、德语、日语、中文、韩语、西班牙语、葡萄牙语、意大利语、法语、俄语
其他客户还购买了:
我们的配件
34001301
便携式测砧 OS8000 N/L
便携式测砧 OS8000 N/L
适用于 OS8000 N/L 的便携式测砧
按照 EN12504-2 的建议进行现场校准检查
31009040
Original Schmidt测试砧 (341 10 400)
Original Schmidt测试砧 (341 10 400)
Original Schmidt测试砧 (341 10 400)
34001067
流行配件
Bluetooth printer set .png
流行配件
Schmidt - 蓝牙打印机套装 (340 01 067)
标准和指南

标准

  • Arrow, click names to download Standards & Guidelines ACI 228.1R
  • Arrow, click names to download Standards & Guidelines ASTM C 805
  • Arrow, click names to download Standards & Guidelines ISO 1920-7
  • Arrow, click names to download Standards & Guidelines JIS A1155
中国
  • Arrow, click names to download Standards & Guidelines JGJ-T23
亚太
  • Arrow, click names to download Standards & Guidelines JCSE-G504
俄罗斯
  • Arrow, click names to download Standards & Guidelines GOST 22690-2015
欧洲
  • Arrow, click names to download Standards & Guidelines EN12504-2, EN13791
常问问题

我应该如何对我的回弹仪测试结果应用冲击角校正?

这里有必要区分经典回弹仪(R 值)和 Silver Schmidt 仪(Q 值)。当冲击不是水平进行时,经典回弹仪需要修正冲击角度。对于 Original Schmidt,可以在手册中找到垂直向上和垂直向下测量的校正。 Original Schmidt OS8000 自动对任何角度应用更先进的撞击角度校正。在应用程序上,用户可以看到未修正值和修正值。 Silver Schmidt 锤本质上与冲击角度无关,因此无需校正。


我的回弹仪应该使用哪种转换曲线?

这个问题没有简单的答案。
答案取决于您所在的地区以及您所遵循的标准。例如,在中国有标准化的相关曲线,可以在 Original Schmidt Live...

查看更多

如何为回弹仪创建自定义材料曲线?

为了创建自定义材料曲线,有必要在结构中将采用核心的多个位置记录回弹值。或者,可以在标准立方体或圆柱体上进行回弹测量,然后在压力机中将其压碎以确定实际的抗压强度。然后使用该数据通过简单的电子表格功能创建自定义材料曲线。完整的过程在 Original Schmidt Live 应用程序中包含的教程视频“12. 自定义材料”中进行了说明。


是否可以将蘑菇柱塞与 Original Schmidt OS8000 一起使用?

不,这是不可能的。蘑菇柱塞是专门设计的或与 Silver Schmidt OS8200 L 型一起使用。它将锤子的范围扩展到大约 5 MPa,通常用于测定混凝土的早期强度。例如,用于隧道应用中的模板拆除。


OS8000 和 OS8200 回弹仪的抗压强度相关曲线中使用的公式是什么?

已经为 Original Schmidt OS8000 和 Silver Schmidt OS8200 锤开发了许多抗压强度相关曲线。这些曲线的公式可以在下表中找到。
