Due applicazioni, una soluzione.
Applicazioni:

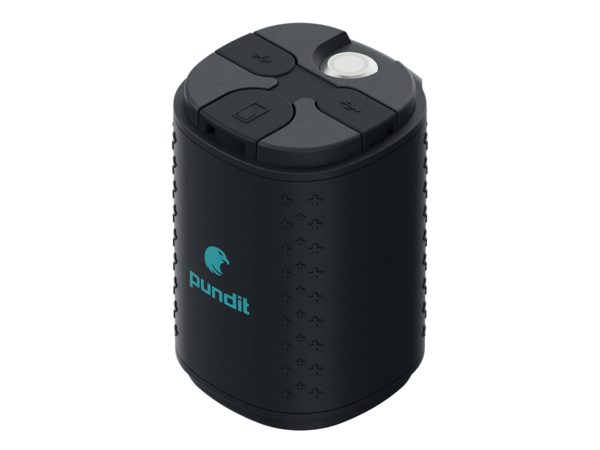

Sonda 2 in 1 per testare pali e piastre di calcestruzzo / Rapida valutazione del passato-fallimento di pali in calcestruzzo / Valutazione della lunghezza del palo / Mappatura dello spessore della piastra di calcestruzzo / Rilevamento di difetti interni come vuoti o delaminazioni / Ispezione delle risorse (edifici, ponti, pali) /
Mastice per giunti per test di integrità dei pali 1 kg (34900011) Accessorio di misurazione
Accessorio per la misurazione del diametro dell'impattatore 7,5 mm (34900013)
Accessorio per la misurazione del diametro di 10 mm dell'impattatore (34900014)
Accessorio per la misurazione del diametro di 15 mm dell'impattatore (34900015)
Kit di imbracatura toracica per il funzionamento a mani libere di tutti gli strumenti basati su app per iPad:
GP8000, GP8100, GP8800, PD8050, PM8000, PI8000
Può essere utilizzato anche come supporto per iPad
Completamente regolabile per adattarsi a qualsiasi dimensione di iPad fino a 12,9".
Standard
Linee guida
La profondità massima che può essere testata con il Pile Integrity Test dipende da molti fattori ed è normalmente legata al rapporto di snellezza L/D.
Il rapporto di snellezza L/D preferito per l'integrità dei pali...
Vedi altroL'accuratezza della lunghezza misurata con un dispositivo Pile Integrity Test (PIT) dipende dalla velocità d'onda selezionata per il tipo specifico di palo da testare, che rappresenta la velocità con cui le onde di...
Vedi altroSe il segnale di riflessione della punta è chiaramente visibile, la lettura dovrebbe corrispondere alla lunghezza reale del palo. A tal fine, è necessaria la calibrazione dell'onda di velocità/velocità. Quindi la...
Vedi altroCon il metodo Pile Integrity non è consigliabile testare pali con impalcati o calotte esistenti. È sempre opportuno ridimensionare le proprie aspettative, poiché...
Vedi altroIn tutti i casi è necessario calibrare la velocità dell'onda. Se non si conosce la lunghezza prevista, si può sempre giocare con una velocità d'onda approssimativa di 3.500m/s - 4.500m/s.
In questi casi, si...
Vedi altroLo spessore massimo che può essere testato con Impact Echo dipende da molti fattori, ma è normalmente legato alla qualità del calcestruzzo e all'impattatore selezionato.
Normalmente, la parete posteriore è chiaramente...
Vedi altroDipende dalle dimensioni dell'elemento da testare. Più grande è l'impattore, più bassa è la frequenza che crea. Le onde a bassa frequenza sono in grado di viaggiare più lontano, ma la loro risoluzione è più scarsa e...
Vedi altroNon è richiesta la ricalibrazione dell'apparecchiatura. L'ASTM non specifica un periodo per la ricalibrazione del PIT o dell'IE. Le calibrazioni dei sensori non sono rilevanti a meno che non vengano misurate sia la forza...
Vedi altroCon una quantità normale di armatura non dovrebbe esserci alcun problema, poiché la riflessione del segnale dell'aria e dei vuoti è molto più grande di quella dell'armatura.
Eseguire il maggior numero possibile di impatti per ogni punto.
Cercate di fare attenzione durante i test: la pulizia della superficie è molto importante, l'accoppiamento del segnale è un aspetto fondamentale,...
Vedi altroI filtri passa-alto e passa-basso sono una funzione molto utile per eliminare il rumore del segnale e consentire all'utente di comprendere meglio il segnale.
