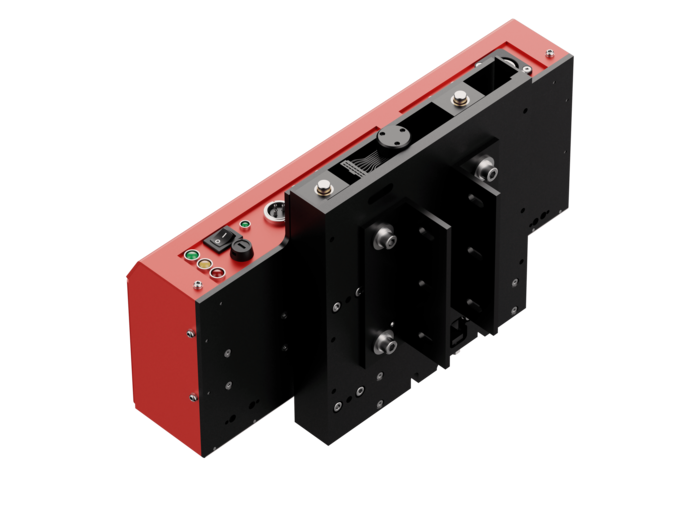

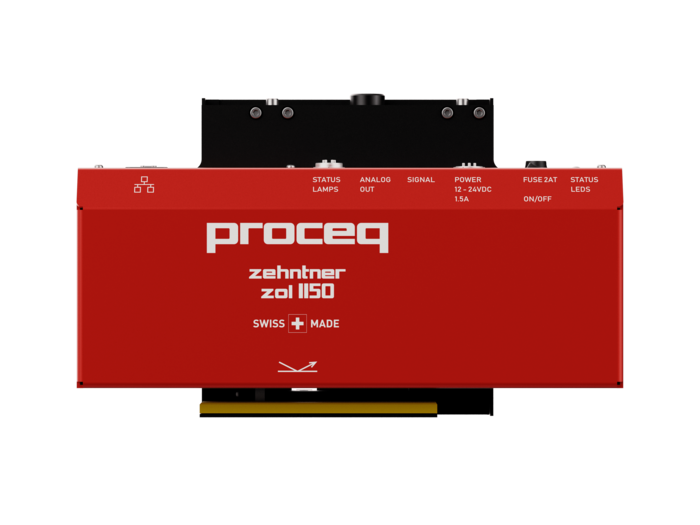

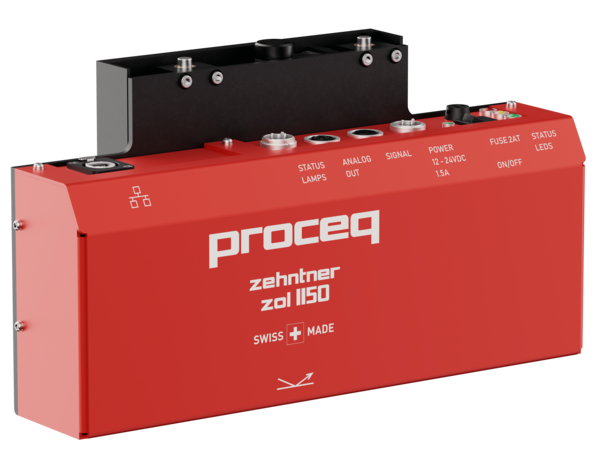

ZOL 1150 Sistema de medição de brilho industrial personalizado
ZOL 1150 Sistema de medição de brilho industrial personalizado
ZOL 1150 Sistema de medição de brilho industrial personalizado
ZOL 1150 Sistema de medição de brilho industrial personalizado
ZOL 1150
ZOL 1150
ZOL 1150
ZOL 1150

Medidores de brilho Zehntner embutidos

ZOL 1150

Sistema de medição de brilho industrial personalizado

  • Em linha
  • Automatizado
  • Rápido e preciso

Formulários:

Controle de qualidade em linha na produção / Revestimentos, plásticos e materiais relacionados / Alto brilho (20 °), brilho médio (60 °), baixo brilho (85 °)

Sistema automatizado de medição de brilho para controlo de qualidade industrial em linha. Medição sem contacto de todas as gamas de brilho, desde o mate ao alto brilho, até 2.000 GU.
https://screeningeagleassets.s3.eu-central-1.amazonaws.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Performance.svg
Desempenho
O registo contínuo dos valores de brilho com uma grande área de medição é optimizado para o controlo de qualidade em linha na produção industrial.
https://screeningeagleassets.s3.eu-central-1.amazonaws.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Great%20handling-.svg
Excelente manuseamento
A calibração in-situ automática única simplifica o manuseamento e minimiza significativamente os tempos de espera A correção automática da distância de medição assegura medições precisas e sem contacto.
https://screeningeagleassets.s3.eu-central-1.amazonaws.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Accuracy.svg
Precisão
Monitorização em linha do brilho e do esbatimento durante a produção com até 1.000 medições por segundo. A qualidade suíça garante a máxima precisão.

SWISS MADE_horizontal lockup.svg
ZOL 1150 Especificações técnicas
Instrumento
Especificações técnicas
Geometrias
20°, 60°, 85° (consoante a versão)

Precisão de medição
0 - 199,9 GU: ≈0,2 GU, 0 - 1999 GU: ≈2 GU*

Área de medição
20°: 22 mm x 20 mm (0,87" x 0,79")
60°: 29 mm x 14 mm (1,14" x 0,55")
85°: 114 mm x 11 mm (4,49" x 0,43")

Interfaces
Ethernet

Saída analógica
0-10 V, 0-20 mA ou 4-20 mA

Fonte de luz
LED

Fonte de alimentação
24 VDC, ±10%

Consumo de energia
máx. 18 W

Temperatura de funcionamento
-10°C a + 50°C (12 °F a 122 °F)

Distância de medição ao material Posição de medição
20°/60°: 10 mm (0,39")
85°: 2,7 mm (0,11")

Dimensões da cabeça de medição
20°/60°: 339 mm x 142 mm x 243 mm
20°/60°: 13,35" x 5,59" x 9,57"
85°: 339 mm x 142 mm x 250 mm
85°: 13,35" x 5,59" x 9,84"
Padrões e Diretrizes

Padrões

  • Arrow, click names to download Standards & Guidelines ASTM D2457
  • Arrow, click names to download Standards & Guidelines ASTM D523
  • Arrow, click names to download Standards & Guidelines BS 3900-D6
  • Arrow, click names to download Standards & Guidelines DIN EN ISO2813
  • Arrow, click names to download Standards & Guidelines ISO 2813
  • Arrow, click names to download Standards & Guidelines JIS Z 8741
Perguntas frequentes

O que é a reflexão especular ou o brilho especular?

Um reflexo especular ou brilho é o que se obtém de uma superfície polida ou de um espelho. É nítido e é possível ver "através" do espelho. Um reflexo difuso é o que se obtém de uma parede branca. A luz é...

Ver mais

O que é um ângulo de medição do brilho?

O ângulo de medição refere-se ao ângulo entre a luz incidente numa superfície e a linha perpendicular à superfície no ponto de incidência. Na reflexão especular, o ângulo incidente e o ângulo refletido são...

Ver mais

Que diferença em unidades de brilho é visível ao olho humano?

Não existem diferenças distintas em unidades de brilho que o olho humano possa detetar entre as duas amostras.

As diferenças detectáveis dependem do nível de brilho da amostra, por exemplo, uma diferença de 3,0 GU...

Ver mais

Como é que o brilho é medido?

O brilho é a propriedade ótica de uma superfície de refletir a luz na direção especular, um importante fator de aparência. A impressão visual do brilho depende da perceção individual, pelo que os valores de brilho...

Ver mais

Porquê utilizar um medidor de brilho?

Um medidor de brilho é um instrumento de medição de precisão. Para determinar o brilho de uma superfície, o medidor de brilho projecta um feixe de luz com uma intensidade e um ângulo fixos numa superfície e mede a...

Ver mais
