Захват и картирование того, что скрывается под землей

Картирование подповерхностного слоя Георадар

GS8000

✔ Ready In Stock

Наиболее эффективный рабочий процесс и технология сканирования и оцифровки недр в режиме реального времени

  • Получайте четкое изображение метро в 2D и 3D по мере прохождения
  • Оцифровать результаты исследований на месте на карте и отправить в CAD/GIS
  • Доступ к данным из любого точки и в любое время

Приложения:

Предотвращение повреждений / Безопасность земляных работ / Поиск и картирование инженерных сетей / Инженерия подземных коммуникаций (SUE) / Геодезическая съемка и захват реальности / Дорожная инспекция / Проверка мостов / Геофизические исследования / Археология / Криминалистика и НРБ / Точное земледелие

Videothumbnail GS8000
Лучшая в своем классе технология. Мощное программное обеспечение 3D. 100% реального времени. Идеально для экспертов. Интуитивно понятное для всех.
https://screeningeagleassets.s3.eu-central-1.amazonaws.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Универсальность
Отсутствие методологических ограничений и визуализация 2D и 3D данных в режиме реального времени отсканированной геологической среды для оптимальной интерпретации на месте независимо от области применения.
https://screeningeagleassets.s3.eu-central-1.amazonaws.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Resolution%20and%20depth.svg
Точность и разрешение
Превосходная четкость данных на разных глубинах благодаря уникальной технологии сверхширокополосного радара Swiss Made с высокой точностью определения местоположения по местным координатам.
https://screeningeagleassets.s3.eu-central-1.amazonaws.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_User%20Experience.svg
Опыт пользователей
Полный рабочий процесс, начиная с интуитивно понятного сбора данных и заканчивая мгновенным предоставлением готового отчета. Доступ к данным из любой точки и в любое время.
Приложение Proceq GPR Subsurface
Это только начало
  • Бесплатные обновления и релизы
  • Разработка, ориентированная на клиента
  • Опережает любые другие решения

Подземное сканирование с полной гибкостью для получения сверхчетких 3D-визуализаций того, что находится под землей, в режиме реального времени. Простое и надежное обнаружение объектов под землей и картирование подземных коммуникаций с возможностью совместной работы в любом месте и в любое время.

Это интеллектуальное и многофункциональное приложение, предназначенное для профессионалов, включая компании, занимающиеся разработкой недр, локализаторов и геодезистов, геофизиков, археологов и инженеров-строителей, становится все лучше и лучше с течением времени. А поскольку оно доступно по подписке, вы также имеете доступ к постоянным инновациям и обновлениям по воздуху. Нам доверяют более 4000 пользователей. Присоединяйтесь к сообществу.

  • Бесплатные обновления и релизы
  • Разработка, ориентированная на клиента
  • Опережает любые другие решения

Подземное сканирование с полной гибкостью для получения сверхчетких 3D-визуализаций того, что находится под землей, в режиме реального времени. Простое и надежное обнаружение объектов под землей и картирование подземных коммуникаций с возможностью совместной работы в любом месте и в любое время.

Это интеллектуальное и многофункциональное приложение, предназначенное для профессионалов, включая компании, занимающиеся разработкой недр, локализаторов и геодезистов, геофизиков, археологов и инженеров-строителей, становится все лучше и лучше с течением времени. А поскольку оно доступно по подписке, вы также имеете доступ к постоянным инновациям и обновлениям по воздуху. Нам доверяют более 4000 пользователей. Присоединяйтесь к сообществу.

Приложение Proceq GPR Subsurface
Версия приложения - 1

Основные новые возможности, представленные в бесплатном обновлении:

  • Наивысшее разрешение изображения благодаря данным георадара SFCW.
  • Отрегулируйте усиление, чтобы лучше идентифицировать гиперболы на радарограммах.
  • Вид перенесен, чтобы увидеть скрытые объекты, слои или дефекты.
  • Простая маркировка с помощью A-сканирования и заданных пользователем целей
  • Многослойная диэлектрическая проницаемость для точной глубины
  • Сканирование сетки с отображением томографии на лету.
  • Просмотр временного отрезка с регулируемым диапазоном глубины
  • Дополненная реальность для совмещения временного отрезка с реальностью.
  • Регистрация положения GNSS в режиме реального времени на уровне команд во время сканирования.
  • Все ваши данные надежно хранятся и распределяются в облаке.



... и многое другое

Постоянное обслуживание, поддержка и исправление ошибок программного обеспечения. Обновления совместимости для полной поддержки iPad последнего поколения и последней версии iOS для повышения производительности.

Основные новые возможности, представленные в бесплатном обновлении:

  • Наивысшее разрешение изображения благодаря данным георадара SFCW.
  • Отрегулируйте усиление, чтобы лучше идентифицировать гиперболы на радарограммах.
  • Вид перенесен, чтобы увидеть скрытые объекты, слои или дефекты.
  • Простая маркировка с помощью A-сканирования и заданных пользователем целей
  • Многослойная диэлектрическая проницаемость для точной глубины
  • Сканирование сетки с отображением томографии на лету.
  • Просмотр временного отрезка с регулируемым диапазоном глубины
  • Дополненная реальность для совмещения временного отрезка с реальностью.
  • Регистрация положения GNSS в режиме реального времени на уровне команд во время сканирования.
  • Все ваши данные надежно хранятся и распределяются в облаке.



... и многое другое

Постоянное обслуживание, поддержка и исправление ошибок программного обеспечения. Обновления совместимости для полной поддержки iPad последнего поколения и последней версии iOS для повышения производительности.

Приложение Proceq GPR Subsurface
Версия приложения 2

Лучшие новые возможности, представленные в бесплатном обновлении:

  • Полная гибкость при сканировании области без ограничений по сетке
  • Просмотр 3D-томограмм в режиме реального времени и их обновление по мере сканирования
  • Видеть свое положение в реальном времени поверх спутниковых снимков.
  • Метки и маркеры нанесены на карту и синхронизированы на видах сверху и разрезах
  • Выбор локальной системы координат карты из базы данных EPSG
  • Сохраняйте геопривязанные точки интереса на карте и распределяйте их по категориям
  • Оцифровывайте линии инженерных коммуникаций непосредственно на виде временного среза
  • Экспорт результатов в распространенные форматы CAD и GIS одним щелчком мыши
  • Разметка на изображении и обмен эскизами как часть полевого отчета
  • Подключение к наземным системам позиционирования для составления карт внутри помещений

... и многое другое

Постоянное обслуживание программного обеспечения, сопровождение и исправление ошибок. Обновление совместимости для полной поддержки iPad последнего поколения и последней версии iOS для повышения производительности.

Лучшие новые возможности, представленные в бесплатном обновлении:

  • Полная гибкость при сканировании области без ограничений по сетке
  • Просмотр 3D-томограмм в режиме реального времени и их обновление по мере сканирования
  • Видеть свое положение в реальном времени поверх спутниковых снимков.
  • Метки и маркеры нанесены на карту и синхронизированы на видах сверху и разрезах
  • Выбор локальной системы координат карты из базы данных EPSG
  • Сохраняйте геопривязанные точки интереса на карте и распределяйте их по категориям
  • Оцифровывайте линии инженерных коммуникаций непосредственно на виде временного среза
  • Экспорт результатов в распространенные форматы CAD и GIS одним щелчком мыши
  • Разметка на изображении и обмен эскизами как часть полевого отчета
  • Подключение к наземным системам позиционирования для составления карт внутри помещений

... и многое другое

Постоянное обслуживание программного обеспечения, сопровождение и исправление ошибок. Обновление совместимости для полной поддержки iPad последнего поколения и последней версии iOS для повышения производительности.


SWISS MADE_horizontal lockup.svg
Software for Приложение Proceq GPR Subsurface
Программное обеспечение / Приложение для рабочего пространства
Технические характеристики
Режимы измерений
Линейное сканирование
Сетчатое сканирование
Свободная траектория

Режимы визуализации
A-scan
Line Scan
Line Scan migrated
Time Slice View
Map View
Augmented Reality

Аннотации на месте
Тэги
Маркеры
Фотографии
Точки интереса
Голосовые заметки
Разметка
Linework

Настройки отображения
Глубина и толщина среза
Авто / линейное / временное усиление
Удаление фона
Многослойная диэлектрическая проницаемость
Временное окно
Фильтр шумоподавления
Частотный фильтр
Фильтр низких частот
Цветовая палитра
Слои объектов

Отчетность
Интеграция с рабочим пространством
Автоматический журнал
Мгновенное создание карты / чертежа
Мгновенное создание отчета
Поделиться по url

Формат экспорта
SEG-Y
DXF
SHP
KML
HTML

Система координат
EPSG глобальная база данных
Модели локальной сетки
Модели геоида

Языки
Английский
Испанский
Французский
Немецкий
Итальянский
Китайский

Устройство отображения
Любой iPad® или iPad Pro® ¹
Рекомендуется: iPad Pro WiFi + Cellular
Разрешение экрана: до 2732 x 2048 пикселей
Объем памяти: до 1 ТБ

iPad является торговой маркой компании Apple Inc.; iOS является зарегистрированной торговой маркой компании Cisco в США и используется компанией Apple по лицензии.

GS8000 Технические характеристики
Датчик
Технические характеристики
Радарная технология
Степпинг-частотный георадар непрерывной волны

Диапазон модулированных частот
40 - 3440 МГц ²

Эффективная полоса пропускания
3200 МГц ³

Минимальный размер обнаруживаемой цели
1 см | 0,4 дюйма ⁴

Макс. глубина проникновения
10 м | 33 фута ⁵

Частота сканирования
500 Гц

Пространственный интервал
до 100 сканов/м

Скорость захвата
до 80 км/ч | 50 миль/ч ⁶

GNSS-приемник
Мультидиапазон GPS + Глонасс + Галилео + Beidou
SSR дополнения ⁷ / RTK-совместимый
Размеры: 145 x 145 x 70 мм
Вес: 0,7 кг, 4x батареи AA в комплекте.

GNSS точность 3D в реальном времени
Тип. 1 - 5 см | 0,5 - 2 дюйма ⁸

Время инициализации ГНСС
Тип. 5 - 30 s

Колесные энкодеры
2

Конфигурации
Proceq GS8000
Proceq GS8000 Pro ⁹

Вес
24 кг¹⁰

Размеры
61 x 57 x 38 см¹¹

Расположение антенн
Наземная с плавающей двойной осью
Воздушная с зазором 25 мм ¹²

Защита от проникновения (IP) / герметичность
IP65

Питание
Съемный безопасный для полетов аккумуляторный блок №³
| готовый пауэрбанк №⁴

Автономность
3,5 часа | Полный рабочий день ¹⁵

Рабочая температура
от 10° до 50°C | от 14° до 122° F

Рабочая влажность
<95% RH, без конденсации

Связь
WiFi, Ethernet, USB-A, USB-B, USB-C, Lemo¹⁶

1. Работает под управлением последней версии iOS; рекомендуемые модели: iPad Pro® WiFi + Cellular 11" или 12,9".
2. Для США и Канады: 200 - 3440 МГц
3. для США и Канады: 3000 МГц
4. Металлический предмет, заглубленный на 0,3 м / 1 фут, в средних почвенных условиях
5. В зависимости от состояния почвы, обычно 6 м / 20 футов в средних почвенных условиях. Для США и Канады: 12 футов в средних почвенных условиях
6. При интервале сканирования 50 мм. Для США и Канады: До 35 км/ч / 22 миль/ч
7. Требуется активное подключение к Интернету на iPad; услуга SSR доступна в Европе и США / RTK-коррекция через NTRIP в формате RTCM3.
8. Через NTRIP RTK или SSR поправки; достигаемая точность зависит от атмосферных условий, геометрии спутника, времени наблюдения и т.д.
9. GS8000 Pro дополнительно включает: внедорожные колеса и днище, комплект для фиксации полюса GNSS, чехол для планшета от солнца и дождя, жесткий транспортировочный кейс
10. Для конфигурации GS8000 Pro: 68 x 60 x 42 см.
11. Для конфигурации GS8000 Pro: 68 x 60 x 42 см
12. для конфигурации GS8000 Pro: 40 мм
13. Содержит 8 перезаряжаемых никель-металлогидридных аккумуляторов типа C.
14. Банк питания USB-C PD с макс. размерами: Ш 85 мм x В 28 мм (рекомендуемая мощность: 12 В/>=1,25 А или 15 В/>=1 А)
15. Рекомендуемая емкость аккумулятора: >4500 мАч | Рекомендуемая емкость банка питания: >20000 мАч
16. Для наземных систем позиционирования может потребоваться промежуточный последовательный адаптер на DB9 для вывода позиций Pseudo NMEA GGA.

Другие покупатели также приобрели:
Аксессуары
39350510
Батарейный блок
Батарейный блок
Устанавливает 8-кратные NiMH перезаряжаемые С-батареи. Один блок включен во все варианты оборудования.
39350520
Выдвижной ящик для банка питания
Выдвижной ящик для банка питания
Подходит к любому совместимому устройству PD power bank. Один блок входит в комплект всех вариантов оборудования.
39350803
Износостойкая пластина
Износостойкая пластина
Для лучшего качения вперед-назад на неровных поверхностях. Включен в вариант оборудования GS8000 Pro.
39350660
Комплект для крепления полюса ГНСС
Комплект для крепления полюса ГНСС
Стабилизирует ваш GNSS-полюс на неровной местности. Входит в аппаратный вариант GS8000 Pro.
39350225
Комплект адаптера положения колеса
Комплект адаптера положения колеса
Смещает положение колес на 20 мм в любом направлении. Входит в аппаратный вариант GS8000 Pro.
39350710
Колесо, 30 см
Колесо, 30 см
Включен в аппаратный вариант GS8000 Pro.
39350404

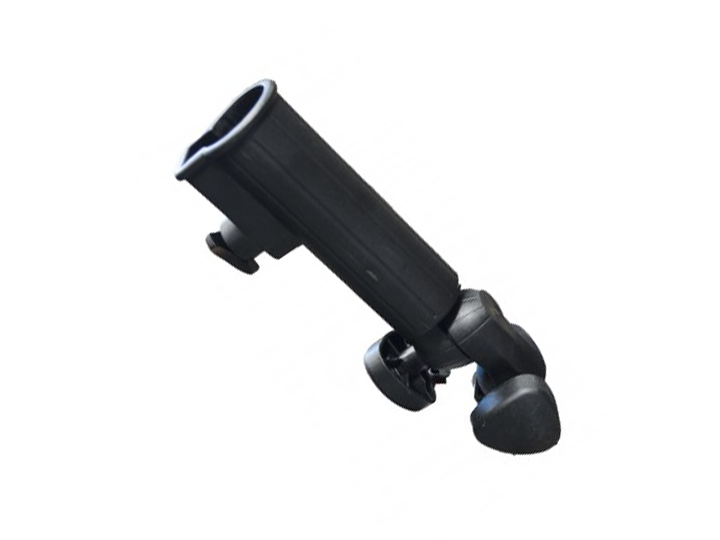

Универсальный держатель для планшета
Универсальный держатель для планшета
Подходит для любого iPad Pro и чехла от солнца и дождя. Входит в комплект всех вариантов оборудования.
39350480

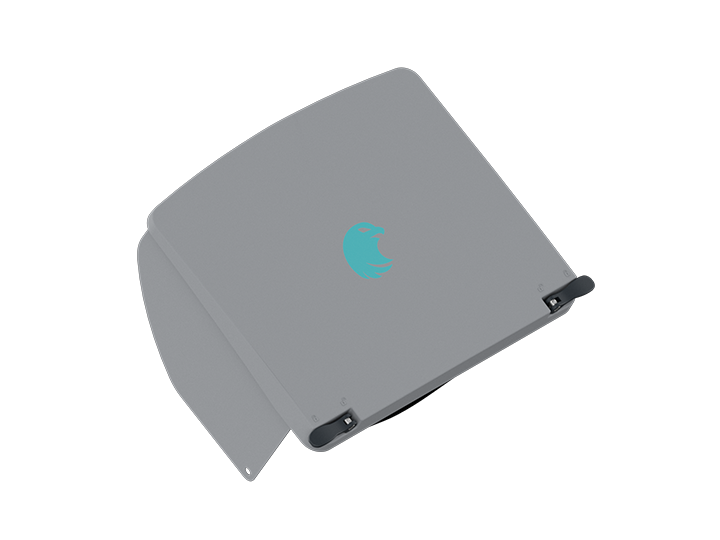

Чехол от солнца и дождя для планшета
Чехол от солнца и дождя для планшета
Защищает iPad от солнца и дождя. Входит в аппаратный вариант GS8000 Pro.
39350060
Комплект держателей для зонтов
Комплект держателей для зонтов
Вмещает зонтик для защиты от солнца и дождя.
39350486
Адаптер крепления оперативной памяти для планшета
Адаптер крепления оперативной памяти для планшета
Делает держатель планшета совместимым с различными аксессуарами и чехлами. Входит в комплект всех вариантов оборудования.
39350676
Переходник DB9 на Lemo
Переходник DB9 на Lemo
Подключается к порту RS232 DB9 для приема предложений NMEA от внешних устройств позиционирования.
39350646
Кабель Lemo - Lemo
Кабель Lemo - Lemo
Подключает MA8000 к GS8000 для наилучшей синхронизации в реальном времени.
39350080
Жесткий транспортировочный кейс
Жесткий транспортировочный кейс
815x725x510 мм / 32x28x20 мм
Стандарты и руководства

Стандарты

  • Arrow, click names to download Standards & Guidelines ASTM D6432-11
АЗИЯ И ТИХООКЕАНСКИЙ РЕГИОН
Великобритания
  • Arrow, click names to download Standards & Guidelines HSG47 ( Великобритания )
  • Arrow, click names to download Standards & Guidelines PAS128 ( Великобритания )
Европа
  • Arrow, click names to download Standards & Guidelines UNI/PdR 26.01:2017 ( Италия )
США, Канада и Центральная Америка
  • Arrow, click names to download Standards & Guidelines ASCE 38-02 ( Соединенные Штаты )
  • Arrow, click names to download Standards & Guidelines CSA S250 ( Канада )

Руководящие принципы

  • Arrow NCHRP Synesis 255
  • Arrow SHRP H-672
  • Arrow SHRP S-300
  • Arrow SHRP S-325
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Является ли GS8000 георадаром?

GS8000 - это система картирования подземных коммуникаций, которая сочетает в себе самую передовую технологию георадара с...

См. подробнее

У меня уже есть EML или локатор труб, почему я должен приобретать GS8000?

Электромагнитные локаторы труб и георадар - это взаимодополняющие геофизические методы, позволяющие проводить...

См. подробнее

У меня уже есть георадар для определения местоположения коммуникаций, почему я должен приобрести GS8000?

Если рассматривать чисто георадарные возможности обнаружения, то GS8000 обладает уникальной способностью обеспечивать...

См. подробнее

Я уже использую GPS для оцифровки и составления карт коммунальных служб, почему я должен приобрести GS8000?

Традиционные рабочие процессы, как правило, рассматривают обнаружение (с использованием георадара, ЭМЛ или обоих) и...

См. подробнее

Какую технологию георадара использует GS8000 и что я могу от него ожидать?

GS8000 использует технологию георадара SFCW (Stepped-Frequency Continuous Wave), которая модулирует широкий диапазон частот радара...

См. подробнее

Какая технология GNSS используется в GS8000 и чего я могу от нее ожидать?

GS8000 включает в себя GNSS-приемник геодезического класса, обеспечивающий сантиметровую точность в реальном времени при...

См. подробнее

Можно ли использовать GS8000 в местах с ограниченным доступом к GNSS?

В районах, где GNSS запрещена, можно также использовать наземные системы позиционирования сторонних производителей. Для...

См. подробнее

Что такое Free Path и почему так важны результаты в реальном времени?

Революционный метод сбора данных Free Path позволяет сканировать с помощью GS8000 на участке свободной формы и видеть...

См. подробнее

Почему системы координат так важны для GS8000?

При сборе данных в режиме Free Path все цифровые результаты и линии на карте могут быть напрямую выведены на платформы САПР и...

См. подробнее

Какие типы аннотаций можно использовать для оцифровки находок с помощью GS8000?

Существует несколько типов аннотаций:

  • Метки, которые представляют собой категоризированные точки, введенные на...
См. подробнее

Насколько точны мои цифровые результаты GS8000 в трехмерном пространстве?

3D-точность определения координат метки зависит от 3 основных факторов:

  • Насколько точно была откалибрована...
См. подробнее

Можно ли использовать GS8000 в качестве традиционного георадара?

Да. Традиционный вид данных георадара, то есть полноэкранный вид В-скана, всегда доступен простым движением двух пальцев...

См. подробнее

Какие полевые контроллеры можно использовать с GS8000?

Рекомендуемые контроллеры - это последние модели iPad Pro WiFi + Cellular (с процессором M1), чтобы обеспечить наилучшие на рынке...

См. подробнее

Как узнать, обновлена ли версия моего приложения?

Приложение GPR Subsurface всегда актуально, и если в настройках вашего iPad включена функция App Updates, то приложение будет...

См. подробнее

Как долго я могу использовать GS8000 без замены батарей?

GS8000 может одновременно содержать комплект перезаряжаемых батарей (8x C-Type NiMH) и коммерческий банк питания (типа,...

См. подробнее

Когда данные GS8000 синхронизируются с облаком?

Если Интернет доступен, данные начинают синхронизироваться с облаком автоматически. Время, необходимое для завершения...

См. подробнее

С помощью GS8000 я могу завершить работу позже в офисе, используя программное обеспечение для обработки?

Да. После синхронизации полевых данных с облаком можно использовать веб-инструмент расширенного анализа данных GPR Insights,...

См. подробнее

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Загрузки

Связанный контент

Loading…
Loading the web debug toolbar…
Attempt #
